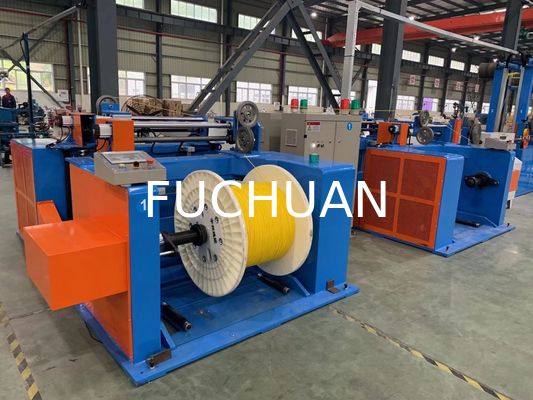

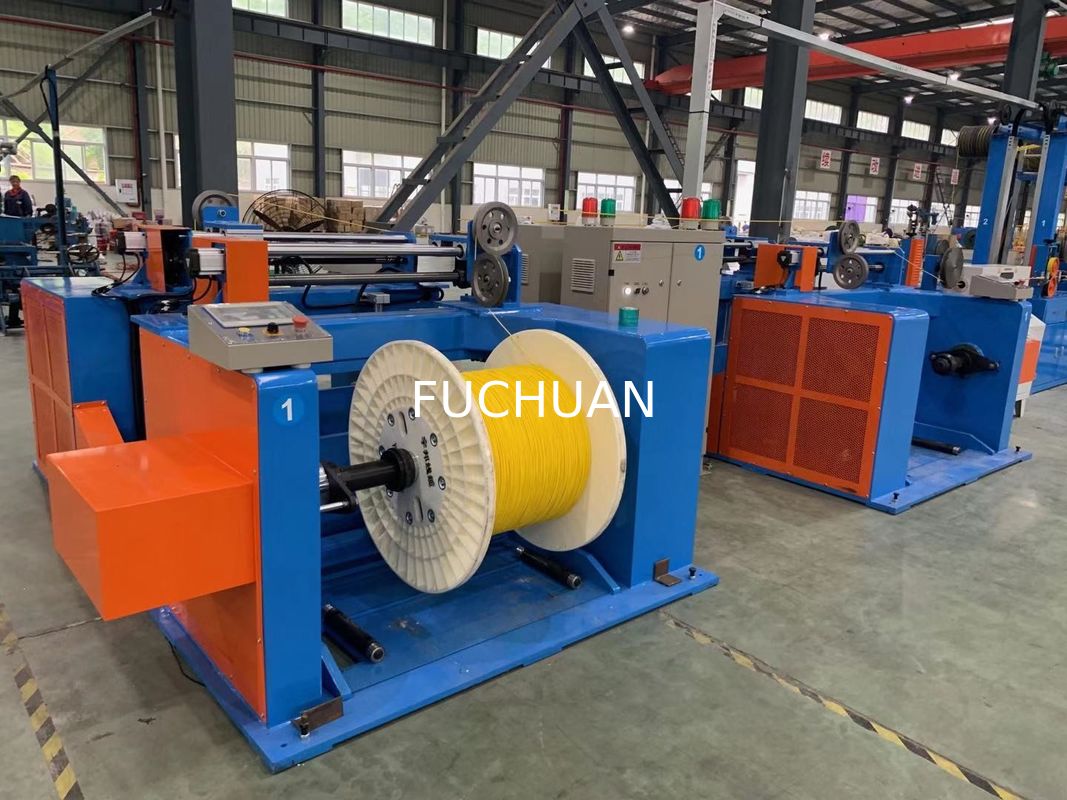

Industrielle Kupferdraht-Bündelmaschine zum Verdrehen von Sammelschienen-Stanzgeräten

Industrielle Kupferdrahtdrehmaschine, Kupfer-Buster-Punktmaschine

Verdienste der Kupferdrahtdrehmaschine:

1. Ändern Sie die Längenlage: einfach zu bedienen, einfach ändern Sie das Führungsrad nach der Längenlage Blatt

2. Drückvorrichtung: mit zwei Drückvorrichtungen ausgestattet, um die Rundheit des Leiters nach dem Drehen zu gewährleisten, um die Produktmerkmale der dünnwandigen Isolierleitung zu schützen,Wirksam reduzieren Sie den Verschleiß von Isolierstoffen.

3. Zählerzählverfahren: neueste inländische Konstruktion, mit Spindelmessern; dieselbe Maschine mit einem Leiter gedreht, Messfehler in einem Zehntausendstel

Kupferdrahtdrehmaschine

Mechanische Leistung der Drahtsträngmaschine

1Körperstruktur:

1) Material: Kohlenstoffarmer Stahl, zusammengeschweißt.

2) Struktur: der Körper durch Aufheizung und Reifung, um innere Belastungen zu beseitigen, und dann durch eine Präzisionsbohrmaschine zum Formen einer Form.

2- Bündelung Eintrittsteil:

1) Bündelung Eingangsposition: mit Blick auf die Haustür, auf der rechten Seite der Maschine (kann nach Kundenanforderungen an die linke Seite angepasst werden).

2) Einspeichermodus: von der Abzahlvorrichtung durch den Abschaltungssensorbereich zuerst bis zur gesamten Unterleitungsplatine (Unterloch durch 1 + 6 + 12 +... Verteilung), durch die erste Druckform,Dann die zweite Druckform, nach Einführung der rechten Spindel innerhalb des Drahtleitrads, vom Aluminiumbogen mit Porzellanring und dann in die linke Spindel innerhalb des Drahtleitrads,und dann durch die Mittel-Ecke ′ s Führerrad zum Führerrad, Endstück des Ausrichtungsrads bis zur Kabellegung (siehe Schema des Eintrittsmusters des Drahtbündelns)

3Spindel:

1) Werkstoff: 40Cr-Schmieden von Stahl nach Abschärfung und Härtung.

2) Genauigkeit: Der Außenseitendurchmesser des Wellenkerns und die Lagerendseite werden geschliffen, um Konzentrizität und Vertikalität mit der Achse zu gewährleisten.

3) Dynamisches Gleichgewicht: Standard von G2,5 (0,03 Gramm Gewichtsunterschied)

4. Aluminiumplatte:

1) Material: ZL104

2) Genauigkeit: Alle Endflächen sind relativ zu den Ortungslöchern positioniert ((weniger als 0,03 g)

3) Dynamisches Gleichgewicht: Genauigkeit von G2,5 (0,03 Gramm Gewichtsunterschied)

5. Spindelgehäuse:

1) Werkstoff: Duktillschicht QT42-10.

2) Verarbeitung: CNC-Werkzeugmaschinen

3) Genauigkeit: Ein Verarbeitungsloch Endformung, um Konzentrizität zu gewährleisten.
